       背包式空水冷卻是大中型電機常用的一種冷卻方法之一，即電機運行時所產生的損耗熱能經電機內部風路傳遞到冷卻器芯，再和冷卻水進行熱交換，以達到散熱降溫的效果。和常用的直接空冷方式相比，其散熱效率高，受環境溫度影響小，能適應有粉塵的工作環境。
       空水冷卻器一般安裝于電機（臥式電機）的頂部或側面（立式電機）。在特殊情況下使用時，還可以按需要加裝加熱器以防止換熱器表面凝霜，安裝溫度和漏水監控裝置以便實行遠程和在線控制。

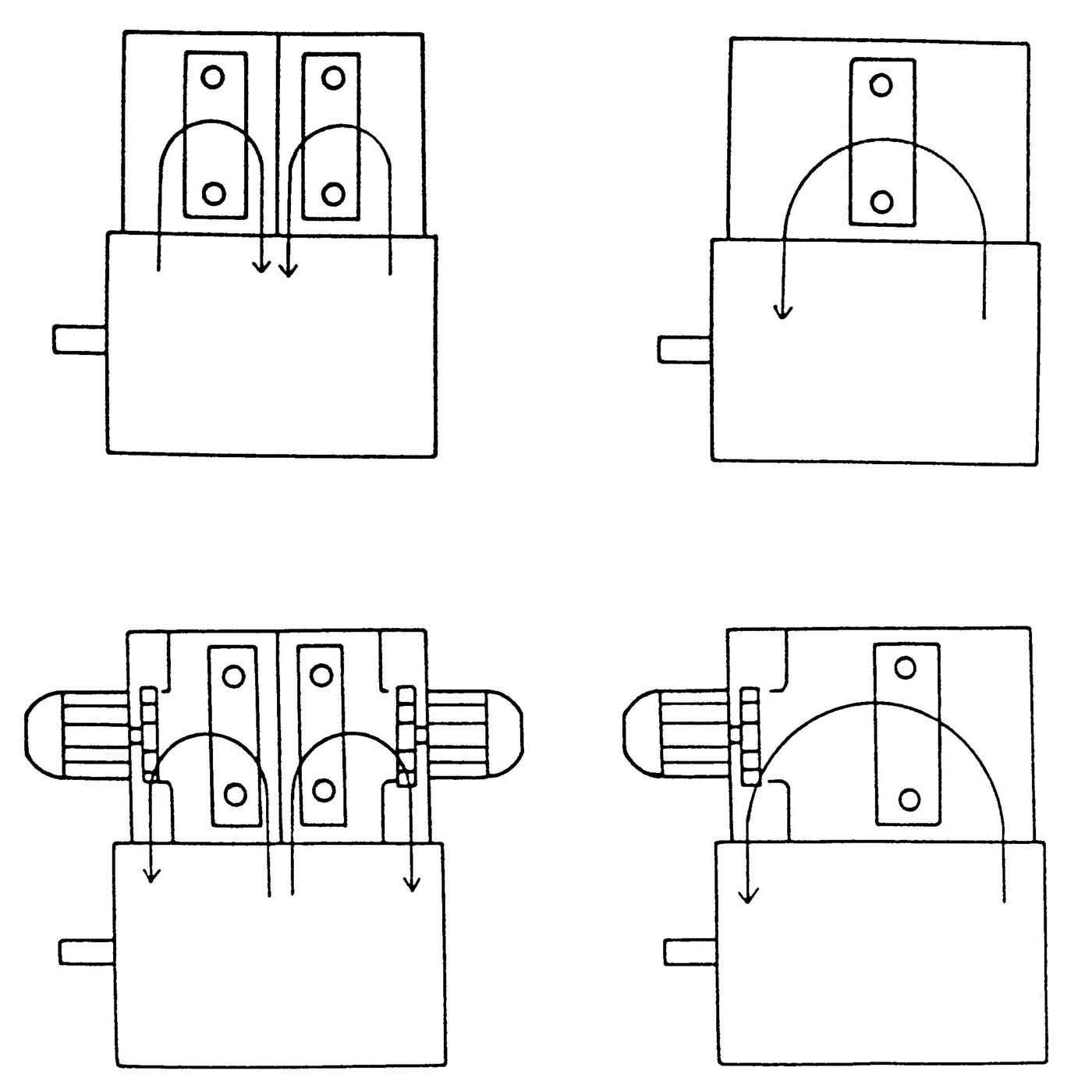

根據所配套的電動機，一般情況背包有以下四種結構型式（見圖）


外形安裝尺寸

型  號	L	L1	L2	L3	B	B1	H	H1	H2	H3	H4	D	D1	D2
315-1	1150	775	650	295	62	480	760	400	180	440	64	41	110	145
-2	1230	855	700
-3	1300	935	750
-4	1400	1035	750
355-1	1250	848	710	410	750	580	915	445	225	440	64	41	110	145
-2	1350	948	750
-3	1450	1048	750
-4	1580	1168	750
400-1	1320	890	690	410	850	700	915	445	225	440	75	50	125	160
-2	1420	990	800
-3	1530	1090	800
-4	1630	1210	800
450-1	1460	1010	800	410	890	780	915	445	225	440	75	50	125	160
-2	1560	1110	800
-3	1680	1230	870
-4	1820	1360	1000
500-1	1540	1096	800	410	1090	850	995	465	195	540	75	70	145	180
-2	1670	1210	850
-3	1790	1340	900
-4	1920	1496	900
560-1	1630	1200	800	510	1200	900	1010	510	205	610	75	70	145	180
-2	1750	1330	850
-3	1900	1480	900
-4	2100	1680	900
710-320	1940	1120	789	580	1540	1400	1550	760	340	840	90	70	145	180
-400	1820	1250	869
-500	1850	1250	899
-630	1980	1400	1029
-800	2150	1600	1199

注：由于各家電機廠的電機外形和性能要求不同，冷卻器技術性能和外形安裝尺寸可進行針對性的配套優化設計，滿足客戶要求。
